6*6*5轻触开关封装规格_轻触开关尺寸
时间: 2016-08-14 13:15 浏览次数:
6*6*5轻触开关是一种电子开关,属于电子元器件类。又叫按键开关,最早出现在日本,使用时以满足操作力的条件向开关操作方向施压开关功能闭合接通,当撤销压力时开关即断开,其内

      6*6*5轻触开关是一种电子开关,属于电子元器件类。又叫按键开关,最早出现在日本,使用时以满足操作力的条件向开关操作方向施压开关功能闭合接通,当撤销压力时开关即断开,其内部结构是靠金属弹片受力变化来实现通断的。那6*6*5轻触开关封装规格有哪些?轻触开关的尺寸又是什么样的?某某公司为您揭晓答案。


      使用6*6*5轻触开关时轻轻点按开关按钮就可使开关接通,当松开手时开关即断开,其内部结构是靠金属弹片受力弹动来实现通断的。如领弈的IKI系列6*6*5轻触开关。


       6*6*5轻触开关由于体积小重量轻,所以在电器方面是应用更为广泛的。常见的有:遥控器、通讯产品、玩具、电脑产品、医疗器材、家用电器、影音产品、数码产品、安防产品、汽车按键等各种产品。


      6*6*5轻触开关封装有SMT贴片和DIP插件两种,具体使用哪种,要看实际的一些要求。

轻触开关的封装规格也有好几种,6*6轻触开关、12*12轻触开关、5*5轻触开关、3*6轻触开关。

轻触开关尺寸多种多样,具体如下:


一、6*6系列:H=2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5/5.5/6/6.5/7/8/9/12。


二、3*6系列:结构有:3*6*2.5红头、白头。


三、5.2*5.2系列:结构有:无盖0.8h,平盖,铜头、塑胶头1.5、1.7、2.5、4.3h。


四、3*6*4.3和3*6*5插脚、贴片、带支架、侧按。


五、4.5*4.5系列:高度有3.8/4.3/5/6/7/8······结构有:边三脚、插脚和贴片。


六、3*4系列:小龟两脚、中龟四脚、大龟及四脚轻触开关等。


七、3*3系列:高度有0.35/0.7/1.5/2.0。


八、2*4系列结构有:小贝贝开关2*4*3.5。

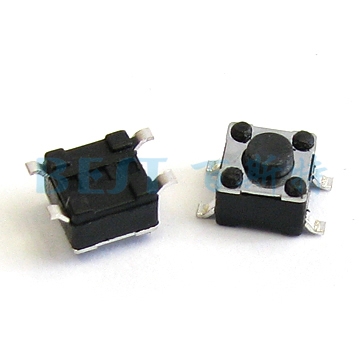

         6*6*5轻触开关就是上面轻触开关尺寸中的一种,如下图:


6*6*5轻触开关封装

      6*6*5轻触开关主要技术参数


一、操作寿命;操作寿命一般与操作力度成反比,拿160gf来说、通常6x6开关可以做到100万次~300万次寿命。


二、工作环境温度;-25摄氏度到+70摄氏度


三、额定电流、电压;通常为毫安极,50mA 12VDC。


四、开关行程。


五、环保标准,有RoHS、无卤、以及欧盟等地区对有害物质管控值的限定。


六、操作力度;50gf、100gf、160gf、260gf、320gf、520gf。


6*6*5轻触开关的绝缘电阻:指开关的导体部分与绝缘部分的电阻值,绝缘电阻值应在100MΩ以上。

6*6*5轻触开关的额定电流:指开关接通时所允许通过的最大安全电流。当超过此值时,开关的触点会因电流过大而烧毁。

6*6*5轻触开关的接触电阻:是指开关在开通状态下,每对触点之间的电阻值,一般要求在0.1-0.5Ω以下,此值越小越好。

6*6*5轻触开关的耐压:指开关对导体及地之间所能承受的最低电压。

6*6*5轻触开关的寿命:是指开关在正常工作条件下,能操作的次数,一般要求在5000-35000次左右。

6*6*5轻触开关的额定电压:是指开关在正常工作时所允许的安全电压。加在开关两端的电压大于此值,会造成两个触点之间打火击穿。


      以上有关6*6*5轻触开关封装规格_轻触开关尺寸,精密电子小编已经给大家讲述得算是详细了。如有该产品的采购需求,请咨询电话咨询或者在线咨询客服:http://www.best-digi.com
