ZLY-220KV 直流验电器｜高压直流安全验电专用工具
ZLY-220KV 直流验电器｜高压直流安全验电专用工具
一、产品概述

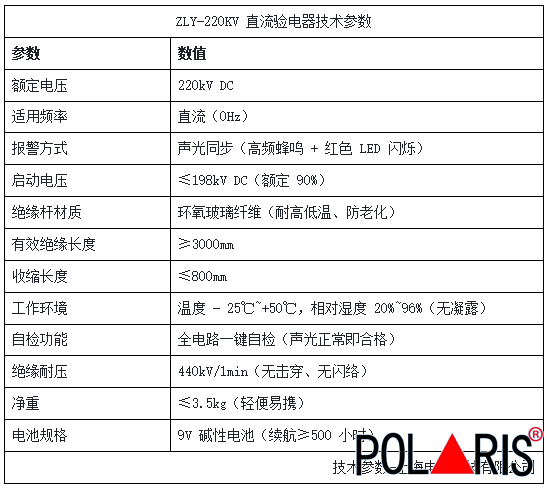

ZLY-220KV 直流验电器是专为220kV 直流高压电力系统设计的接触式验电工具，用于判断直流线路、母线、设备是否带电，具备声光双重报警、全电路自检、高绝缘强度特性，符合 DL/T 2211—2021 标准，是变电站、换流站、高压直流输电线路运维的核心安全工器具。二、核心技术参数
表格

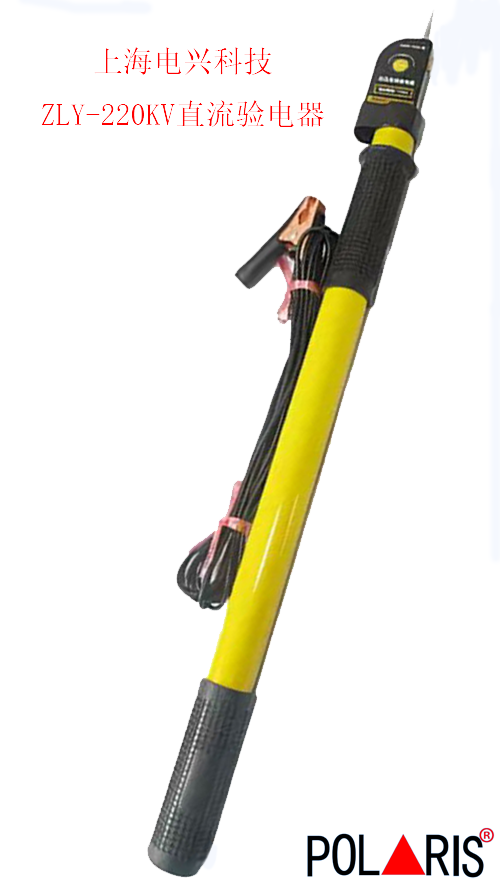

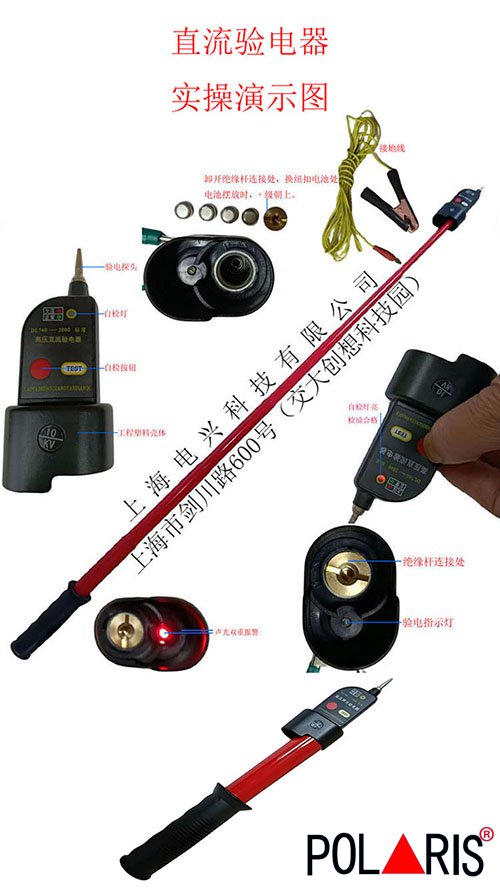

三、结构组成
1.验电头（感应电极）：高精度电场感应模块，接触带电体触发报警，抗强电场干扰。
2.绝缘杆：伸缩式环氧玻璃纤维杆，绝缘强度高、机械韧性好，防沿面闪络。
3.声光指示器：高亮红色 LED + 高频蜂鸣器（≥85dB），嘈杂环境清晰可辨。
4.自检按钮：一键检测电路、电池、报警模块，确保使用前无故障。
5.绝缘手柄 + 护环：防滑绝缘手柄，护环防误触，保障操作安全距离。
四、工作原理
基于电场感应原理，验电头接触 220kV 直流带电体时，内部传感器感应到直流电场信号，经放大、处理后触发声光报警；无电压时无感应信号，报警不启动。自带全电路自检，按下自检按钮模拟电场信号，声光正常即电路、电池完好，避免 “有电不报警” 风险。五、使用方法（安全操作步骤）
1. 使用前检查
（1）核对型号：确认 ZLY-220KV 适配 220kV 直流系统，严禁跨电压 / 交直流混用。（2）外观检查：绝缘杆无裂纹、破损、受潮，验电头无变形、锈蚀。
（3）一键自检：按自检按钮，声光同步触发，松开停止，异常禁止使用。
（4）现场校验：在已知 220kV 直流带电体上试测，报警正常方可作业。
2. 验电操作
（1）完全展开绝缘杆并锁定，确保有效绝缘长度≥3000mm。（2）手握绝缘手柄（不超护环），保持安全距离（≥3m），验电头缓慢接触被测部位。
（3）带电：声光持续报警；无电：无报警，重复 2-3 次确认。
3. 操作后收纳
（1）清洁绝缘杆表面灰尘、污渍，干燥环境存放。（2）收缩绝缘杆，放入专用防潮箱，避免挤压、暴晒。
（3）长期不用取出电池，防止漏液损坏电路。
六、安全注意事项（必看）
1.电压匹配：仅用于 220kV 直流，严禁用于交流或其他电压等级。2.周期校验：每 6 个月按 DL/T 976—2017 做预防性试验，超期禁用。
3.环境要求：雨天、雾天、潮湿环境禁止户外验电，防止绝缘闪络。
4.禁止改装：不得拆解、改装验电器，更换电池需同规格（9V 碱性）。
5.应急处理：报警异常立即停止操作，撤离现场，联系专业人员检修。
七、维护与保养
1.存放：干燥、通风、阴凉环境（温度 - 10℃~+40℃），远离酸碱、腐蚀性气体。2.清洁：用干布擦拭绝缘杆，禁止用水、酒精、有机溶剂擦洗。
3.校验：每 6 个月送检，包含启动电压、绝缘耐压、声光功能测试。
4.更换：电池电压低于 7.5V 时及时更换，避免影响灵敏度。

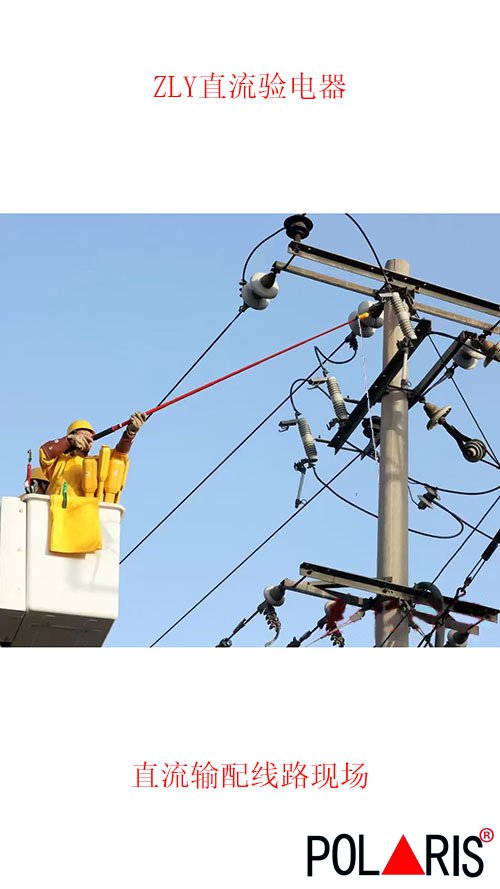

八、应用场景
1.高压直流换流站（220kV 直流母线、阀厅设备）
2.220kV 直流输电线路（杆塔、架空线验电）
3.直流高压试验场所、储能电站直流系统
4.电力抢修、停电检修前验电确认
九、产品优势
1.高安全性：3 米超长绝缘杆，环氧材质耐压 440kV，防触电、防闪络。2.高可靠性：全电路自检 + 抗干扰设计，强电场环境不误报、不漏报。
3.便捷实用：伸缩设计（收缩仅 80cm），声光报警清晰，单手可操作。
4.合规达标：符合 DL/T 2211—2021、DL/T 976—2017 电力行业标准。
