水内冷发电机绝缘电阻测试仪_上海交通大学科技
产品简介
水内冷发电机绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验,同时也可用于试验室或现场做其它材料的绝缘测试。
订购热线:021-54358329
产品介绍

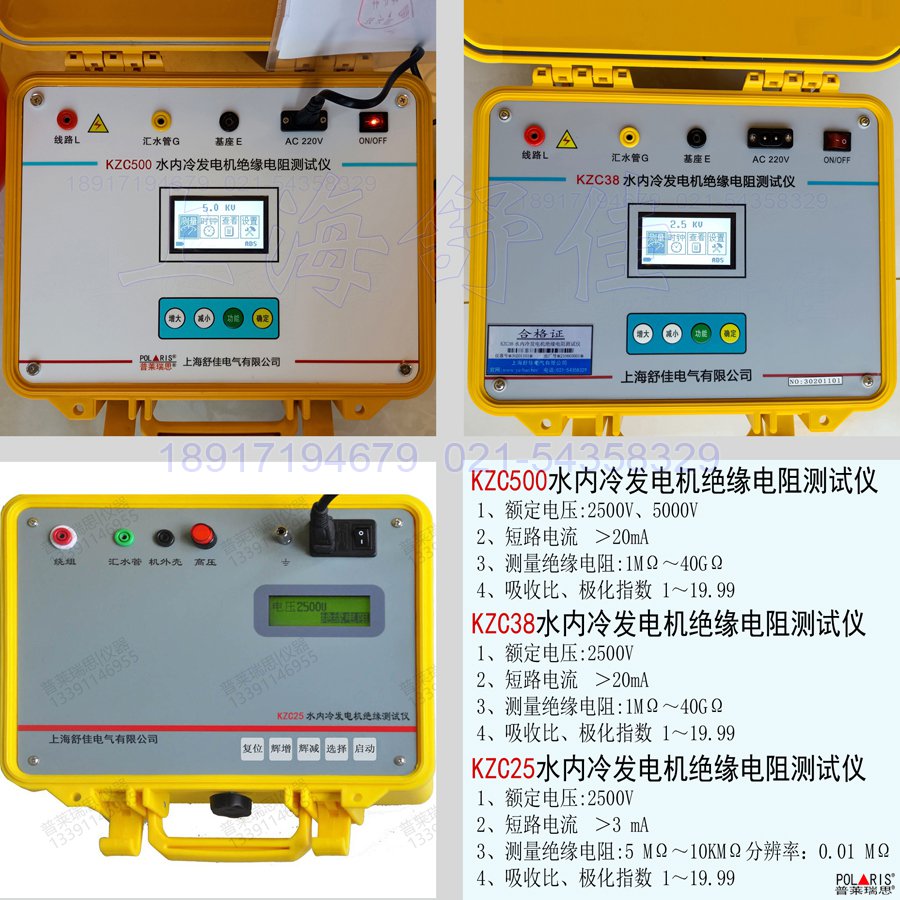

水内冷发电机绝缘电阻测试仪系列

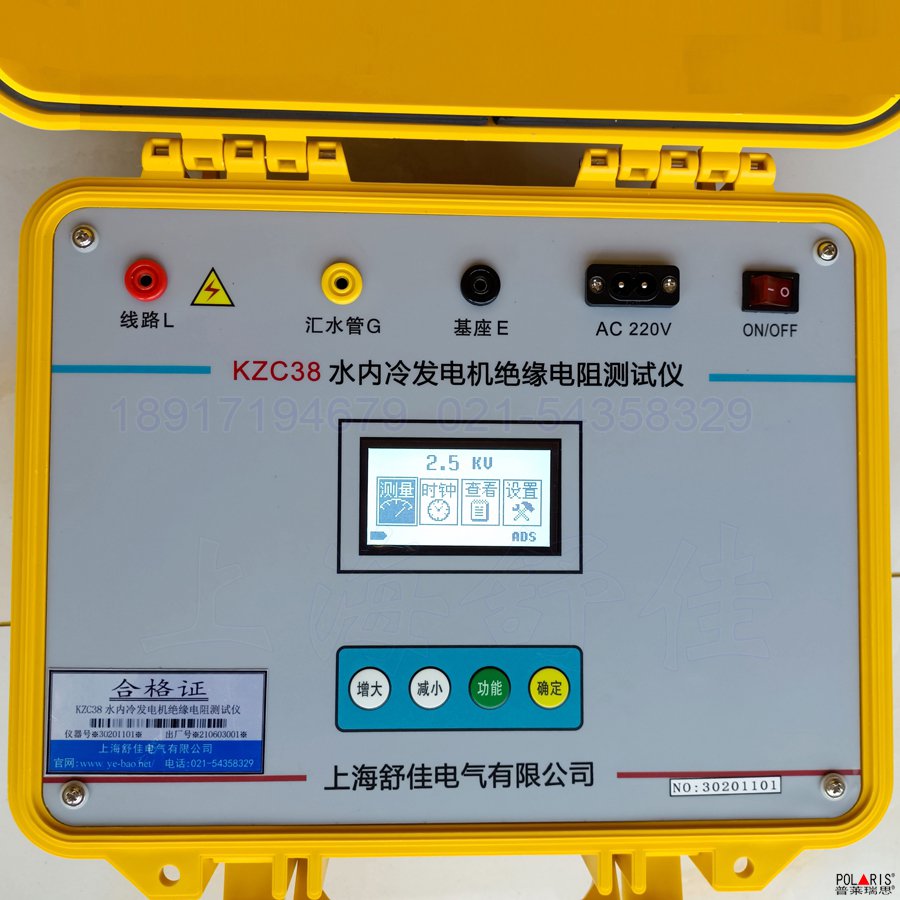

KZC38水内冷发电机绝缘电阻测试仪

一、概述
    水内冷发电机绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验,同时也可用于试验室或现场做其它材料的绝缘测试。
仪器输出电流大于20mA,输出电压最大2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。
测量自动进行,结果由大屏幕液晶显示,并将结果进行存储。
二、技术性能
1、额定电压:DC 2500V
工作电压:额定电压×(1±10%)
2、测量范围:绝缘电阻 1MΩ~20GΩ
             吸收比、极化指数 1~19.99
3、误差范围:±10%RDG,(当1MΩ~5GΩ)
±20%RDG,(当0.1MΩ~1MΩ;5GΩ~20GΩ)
4、短路电流:>20mA
5、绝缘电阻:50MΩ(1000V)(测量线路与外壳间)
6、耐    压:AC 5kV  50Hz 1min  (测量线路与外壳间)
7、工作电源:180~270VAC,50Hz/60Hz±1%
8、工作环境:温度0~40℃,相对湿度20~80%
9、外形尺寸:320×240×135mm3
10、重   量:5kg

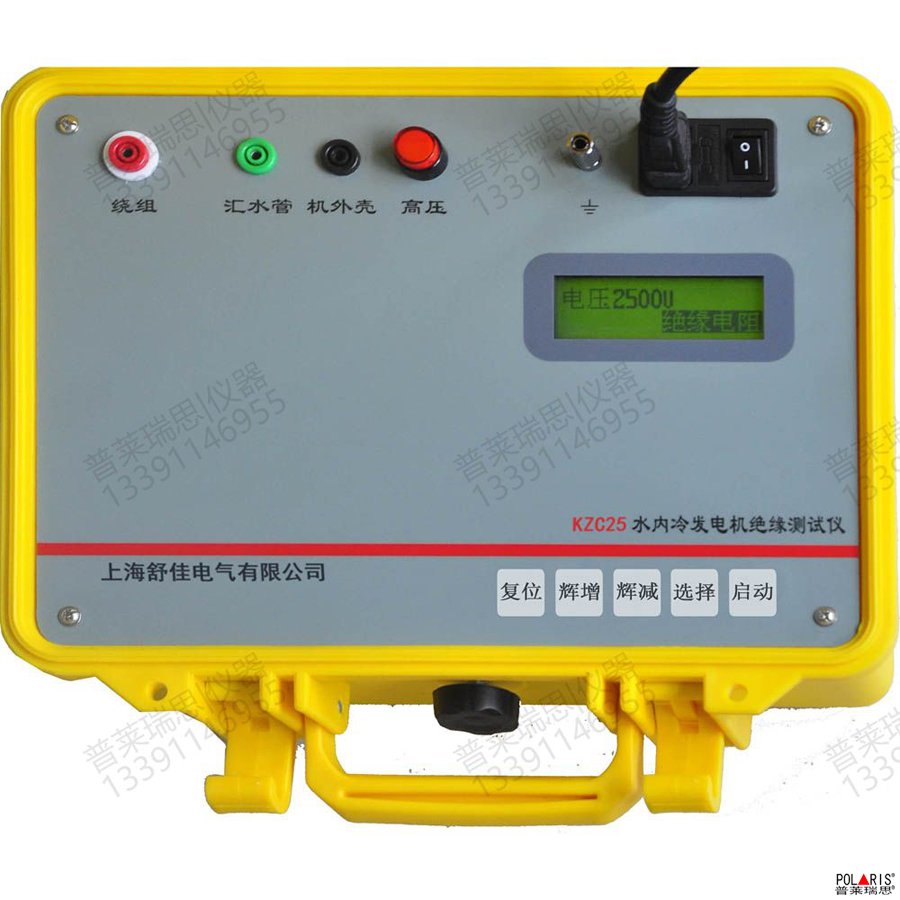

KZC25水内冷发电机绝缘电阻测试仪

一.概述
检查电气设备的绝缘性能,测量绝缘电阻是最简单快速的基本方法,公司调查了国内外多种水内冷发电机绝缘电阻测试仪,设计了水内冷发电机绝缘测试仪。该仪器测量原理新颖,操作简便,精度高,整机采用全集成电路,耐振动,工作稳定性好,输出短路电流大,在现场环境下抗干扰能力强,能满足目前发电厂的测试要求。该仪器具有计时,报警和数据存贮等功能,可方便地测量绝缘电阻,吸收比,极化指数等参数
二.安全措施
1.使用本仪器前一定要认真阅读本手册。
2.仪器的操作者应具备一般电气设备或仪器的使用常识。
3.本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
3仪器应避免剧烈振动。
4.对仪器的维修、护理和调整应由专业人员进行。
5.测试过程中严禁碰触测试引线!
6.测试完毕后最好短路测试端人工放电!
7.严格遵守安全操作规程。
8.非测试人员必须远离高压测试区,测试区必须用栅栏或绳索、警视牌等明显表示 出来。
三.性能特点
1.中文菜单操作,使用方便。
2.可实现绝缘电阻、吸收比、极化指数等参数的全自动测量。
3.保留15秒及每一分钟数据,直到第10分钟,并自动计时。
4.可存贮10组测量数据,以便随时分析和存档。
5.功能全面,具有测试、存贮、报警、调阅等功能。
6.测试结束后可自动放电。
7.输出短路电流大,抗干扰能力强。
四.技术指标
测试范围:5 MΩ~10000 MΩ
分辨率:最小0.01 MΩ
精度:   ±(10%·R+2字)
测试电压:2.5KV
输出短路电流:≥3mA
显示方式:点阵液晶显示器
供电方式: AC220V
环境温度:0~40℃
环境湿度:<90%RH,无结露

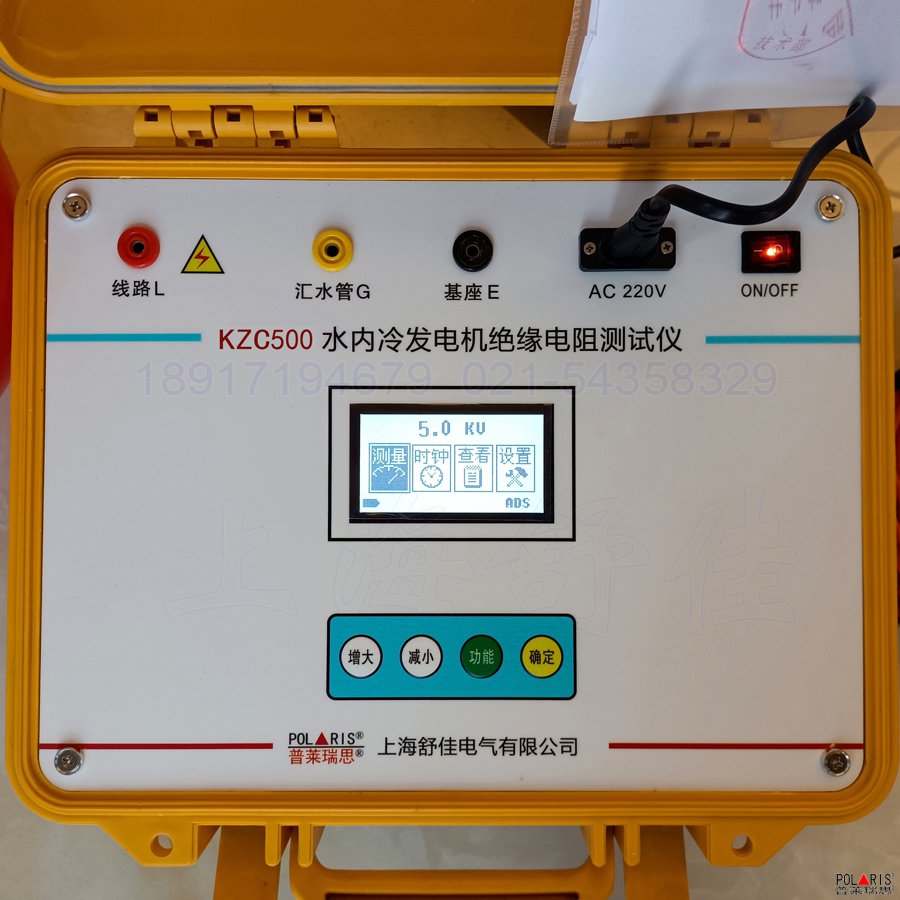

KZC500水内冷发电机绝缘电阻测试仪

一、概述
KZC500水内冷发电机绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验,同时也可用于试验室或现场做其它材料的绝缘测试。
仪器输出电流大于20mA,输出电压最大5000V 。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。
测量自动进行,结果由大屏幕液晶显示,并将结果进行存储。
产品特点:
● 自动对水极化电势进行补偿调节。机座与汇水管间的电阻小至3kΩ(2500V)/6kΩ(5000V),也可保证测量准确度。
● 输出功率大,线路对汇水管间的负载电阻可低至100kΩ(2500V为75kΩ),绝缘电阻测量可低至1MΩ。
二、技术性能
 1、额定电压:2500V、5000V
2、测量范围:绝缘电阻1MΩ~40GΩ
吸收比、极化指数 1~19.99
3、误差范围:±10%RDG,(当1MΩ~5GΩ)
±20%RDG,(当0.1MΩ~1MΩ;5GΩ~40GΩ)
4、工作电压 额定电压×(1±10%)
5、短路电流 >20mA
6、绝缘电阻 50MΩ(1000V)(测量线路与外壳间)
7、耐    压 AC 5kV  50Hz 1min  (测量线路与外壳间)
8、工作电源 180~270VAC,50Hz/60Hz±1%
9、工作环境 温度0~40℃,相对湿度20~80%
10、外形尺寸 320×240×135mm3
11、重   量 5kg
